Ikhtisar Produk

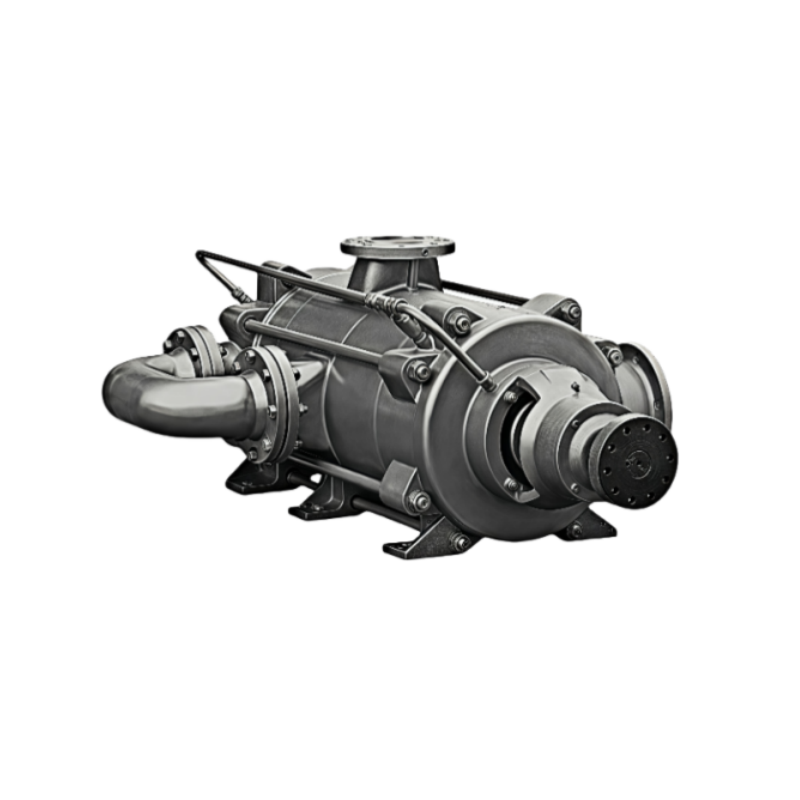

Pompa tipe BMD (A) adalah pompa sentrifugal horizontal, multistage, yang didukung oleh garis tengah, dengan selubung ganda yang dirancang untuk memenuhi standar API 610 Edisi ke-12. Konstruksi selubung ganda meminimalkan risiko kebocoran dan meningkatkan keamanan operasional. Desain "core-in-cassette" yang inovatif memungkinkan perawatan yang cepat-bundel pompa internal dapat diekstraksi tanpa melepaskan pipa saluran masuk/keluar, sehingga secara signifikan mengurangi waktu henti.

Rentang Parameter

Standar Desain: API 610 Edisi ke-12

Rentang Aliran: 10-1.000 m³ / jam

Jangkauan Kepala: Hingga 4.000 m

Maks. Tekanan Desain: 45 MPa

Rentang Kecepatan: 3.000-6.000 RPM

Kisaran Suhu: -80°C hingga +450°C

Fitur Struktural

Diagram Struktur Paket Inti BB4 Diagram Struktur Paket Inti BB3

Impeler Tahap Pertama

Didesain dengan standar kecepatan khusus hisap yang rendah.

Pompa berukuran besar dapat menggunakan desain hisap ganda tahap pertama untuk performa anti-kavitasi yang tinggi (NPSHr rendah).

Casing Pompa

Desain bergelang:

Sisi tekanan rendah: Terhubung ke laras melalui kancing dan mur ujung ganda.

Sisi tekanan tinggi: Terhubung ke laras menggunakan mur super.

Cincin Keausan

Cincin keausan impeler dan cincin keausan casing yang dapat diganti.

Material, kekerasan, dan metode pengerasan permukaan dapat dipilih berdasarkan material dan aplikasi pompa.

Penyeimbangan Gaya Aksial

Menyeimbangkan struktur drum.

Mekanisme penyeimbangan tiga jarak bebas (drum-cakram-drum).

Segel Mekanis

Sesuai dengan standar API 682.

Segel tunggal atau ganda, desain bertekanan atau tanpa tekanan.

Sistem penyegelan tambahan (sisi atmosfer) dapat menggunakan segel gas kering non-kontak.

Bantalan Ujung Drive

Segel labirin atau segel oli mekanis.

Pelumasan: Pelumasan cincin oli atau kabut oli; bantalan rol silinder atau bantalan bola.

Untuk bantalan geser radial: Pelumasan cincin oli atau pelumasan paksa.

Bantalan Non-Drive-End

Segel labirin atau segel oli mekanis.

Pelumasan cincin oli atau kabut oli berpendingin kipas; bantalan rol tirus atau bantalan bola kontak sudut dua baris.

Bantalan dorong (kapasitas beban dua arah) dengan pelumasan oli paksa.

Unit Kartrid Pompa

Tipe BMD (Kartrid BB4)

Sambungan batang pengikat untuk pemasangan/pelepasan yang mudah.

Baling-baling pemandu dan impeler dapat dioptimalkan secara hidraulik untuk kondisi pengoperasian yang berbeda.

Penyegelan di antara tahapan: Cincin-O atau penyegelan logam-ke-logam.

Segmen pengatur jarak dapat ditambahkan jika ada kendala struktural.

Tipe BMDA (Kartrid BB3)

Casing bagian dalam yang terbelah secara aksial-memungkinkan pelepasan rotor secara penuh untuk perawatan.

Tata letak impeler simetris untuk menyeimbangkan sendiri sebagian gaya aksial, mengurangi tingkat kegagalan mekanisme keseimbangan.

Impeler tertutup, digerakkan dengan kunci (untuk pompa pasar HPT, impeler dipasang dengan fiksasi aksial).

Desain poros berundak per tahap, memungkinkan ekspansi termal bebas ke arah sisi pembuangan.

Pompa kecil: Kopling, rumah bantalan, dan ruang segel harus dilepaskan sebelum mengeluarkan kartrid bagian dalam.

Pompa besar: Kartrid bagian dalam dapat dilepas sebagai satu unit (diameter barel > rumah bantalan).

Barel (Casing Tekanan)

Dukungan garis tengah untuk stabilitas termal yang lebih baik dan beban nosel yang lebih tinggi.

Badan pompa cor: Flensa saluran masuk/keluar dicor secara integral.

Badan pompa yang ditempa: Flensa saluran masuk/keluar dilas dan menjalani pemeriksaan NDT.

Untuk layanan suhu tinggi (>260°C):

Memerlukan sistem pemanasan.

Pemosisian/pemandu dasar yang diperlukan untuk manajemen ekspansi termal.

Penutup akustik opsional atau lapisan insulasi untuk mengurangi kebisingan.

Poros & Rotor Berdiameter Besar

Desain dengan tekanan rendah.

Sepenuhnya dikerjakan dengan mesin.

Penyeimbangan dinamis rotor penuh.

Ikhtisar Aplikasi

Produk ini terutama dirancang untuk aplikasi bertekanan tinggi, bersuhu tinggi, dan tugas berat, terutama pada proses-proses kritis berikut ini:

Pabrik pengolahan air & fasilitas desalinasi

Kilang minyak

▲Pabrik petrokimia

▲Sistem decoking & pembersihan kerak pabrik baja

Sistem air umpan boiler
