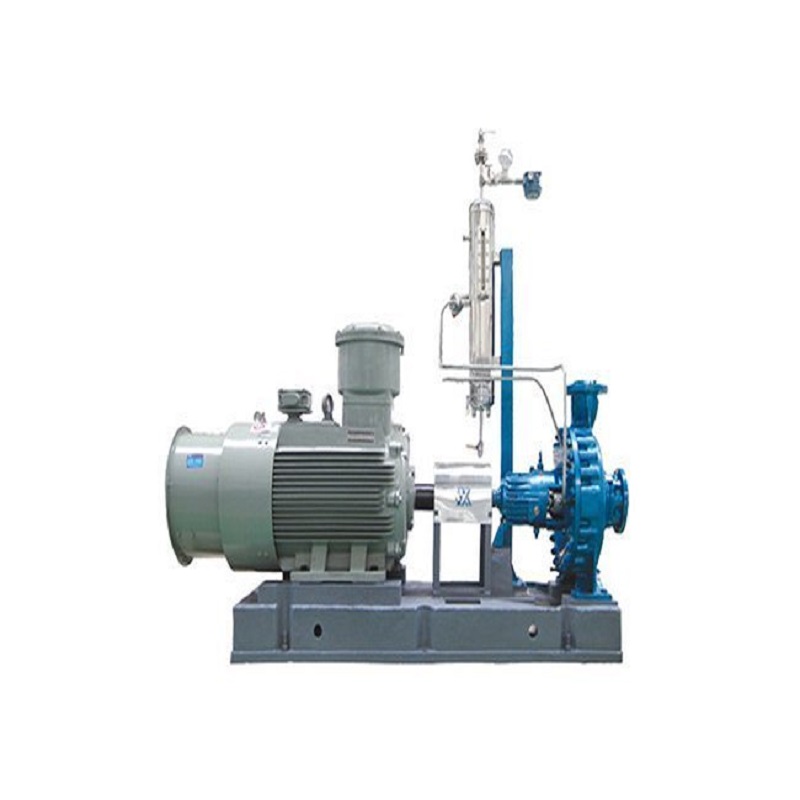

Pompa Proses Petrokimia ZA

Desain model hidraulik yang sangat baik:Desain model hidraulik tingkat lanjut, efisiensi tinggi, dan kinerja anti-kavitasi yang baik

Dirancang sesuai dengan standar API610:Dirancang untuk memenuhi standar API610, jenis pompa adalah struktur OH1, cocok untuk mengangkut media bersuhu sedang dan rendah, terutama media dalam industri petrokimia.

Desain segel mekanis standar ：Desain ruang penyegelan standar sesuai dengan standar API682, memenuhi persyaratan segel mekanis ujung tunggal dan ganda, dan cocok untuk pengangkutan berbagai media. Dilengkapi dengan sistem penyegelan lengkap untuk memastikan status pengoperasian pompa yang baik

Standarisasi dan serialisasi tingkat tinggi:Seri ZA memiliki total 52 model pompa, dengan hanya 7 jenis komponen bodi bantalan, dengan koefisien pelabelan yang tinggi; desain yang sangat fleksibel dan dapat dipertukarkan dapat mengurangi biaya penyimpanan suku cadang dan biaya manajemen bagi pengguna, dan mengurangi biaya pengoperasian pompa secara keseluruhan.

Pompa proses sentrifugal tipe ZA untuk industri kimia minyak bumi dirancang dan diproduksi sesuai dengan spesifikasi API610, sehingga produk tersebut memiliki karakteristik sebagai berikut:

1. Strukturnya aman dan andal, dan pompa beroperasi dengan stabil.

2. Pompa ini memiliki efisiensi rata-rata yang tinggi dan konsumsi energi yang rendah, sehingga menjadikannya produk pilihan hemat energi yang ideal.

3. Pompa ini memiliki kinerja kavitasi yang baik, yang tidak tertandingi oleh produk sejenis. Nilai NPSH minimum dari banyak produk bisa serendah sekitar 0,5 m, dan beberapa produk bahkan lebih rendah. Nilai NPSHR produk umum adalah sekitar 1m. Karena nilai NPSHR yang rendah dapat mengurangi ketinggian pemasangan perangkat kimia batu, pompa KZA dapat menghemat investasi bagi pengguna.

4. Kisaran kinerja pompa sangat luas, laju aliran Q dapat mencapai maksimum 3000m / jam, dan daya angkat H dapat mencapai maksimum 230m. Selain itu, laju aliran dan daya angkat produk pompa memiliki jarak yang berdekatan, yang memberikan kemudahan bagi pengguna untuk memilih pompa.

5. Ada tiga metode pendinginan untuk bearing: pendinginan udara, pendinginan kipas, dan pendinginan air, yang dapat dipilih sesuai dengan suhu pengoperasian pompa yang berbeda. Di antaranya, pendinginan kipas sangat cocok untuk area yang kekurangan air atau dengan kualitas air yang buruk.

6. Ini memiliki tingkat standarisasi yang tinggi dan keserbagunaan yang kuat. Selain dapat dipertukarkannya suku cadang standar umum, impeler dan komponen suspensi bantalan pompa seri KZA dan KZE juga dapat dipertukarkan.

7. Bahan yang digunakan untuk bagian aliran pompa dipilih dan disempurnakan dengan cermat. Menurut persyaratan kondisi kerja, pilihan bahan sepenuhnya ditentukan oleh pengguna.

Perusahaan kami telah memperoleh sertifikasi sistem mutu ISO9001 2000. Seluruh proses desain dan pembuatan produk memiliki sistem kontrol kualitas yang ketat, dan kualitas produk dijamin sepenuhnya dan dapat diandalkan.

1. Pompa adalah pompa sentrifugal kantilever horisontal satu tahap, hisap tunggal, dan horisontal (lihat diagram struktur)

2. Port hisap pompa adalah struktur aksial horizontal, dan port pelepasan pompa adalah struktur vertikal ke atas, dan keduanya dilemparkan bersama dengan badan pompa.

3. Badan pompa adalah tipe volute, dibelah secara radial, dan ditopang oleh kaki.

4. Impeler dicetak secara integral dengan cincin penyegel belakang dan lubang penyeimbang untuk menyeimbangkan gaya aksial pompa. Gaya aksial sisa ditanggung oleh sepasang bantalan bola kontak sudut belakang-ke-belakang.

5. Rongga segel poros terintegrasi dengan penutup pompa dan dapat diisi dengan segel pengepakan dan berbagai segel mekanis. Ada jaket pendingin air opsional di bagian luar rongga segel poros. Peralatan jaket pendingin air harus diminta atau digunakan secara khusus ketika suhu media pengangkut air melebihi 66 ° C, dan suhu hidrokarbon melebihi 120 ° C.

6. Kotak bantalan dilengkapi dengan satu set bantalan rol silinder pendek radial baris tunggal dan satu set (dua set) bantalan bola dorong yang dipasang saling membelakangi. Gunakan cincin pelempar oli untuk melumasi dengan oli tipis. Level oli dikontrol secara simultan oleh tanda oli (jendela penglihatan oli) dan cangkir oli. Cangkir oli juga dapat berperan dalam menyesuaikan level oli secara otomatis. Permukaan luar kotak bantalan dicetak dengan heat sink, yang dapat didinginkan dengan udara (t <120 ℃). Pendinginan kipas atau pendingin air (t> 120 ℃) juga dapat dipilih. Kaki suspensi ditambahkan ke ujung luar kotak bantalan untuk membantu pengoperasian pompa yang stabil.

7. Agar dapat dengan mudah melepas impeler, poros, bantalan, segel poros, dan bagian lainnya tanpa harus membongkar pipa hisap dan pipa pembuangan selama perawatan pompa. Seri pompa ini menggunakan komponen kopling membran fleksibel yang diperpanjang. Untuk keamanan, komponen konektor juga dilengkapi dengan penutup konektor.

8. Semua unit pompa dilengkapi dengan alas yang sama dengan baut jangkar.

9. Flensa saluran masuk dan keluar pompa dibuat dengan flensa baja yang dilas, dan jenis sambungannya dengan pipa saluran masuk dan keluar perangkat mencakup standar nasional (GB / T9115.1-), standar Kementerian Industri Kimia HG20615- (sistem Amerika) dan HG20595- (sistem Eropa), tiga jenis dipilih oleh pengguna.

10.Sistem perpipaan: Apakah itu sistem pemipaan pembilasan seal atau sistem pemipaan air pendingin, sistem ini dilengkapi oleh produsen pompa sesuai dengan sifat dan suhu cairan yang diangkut.
