Обзор продукции

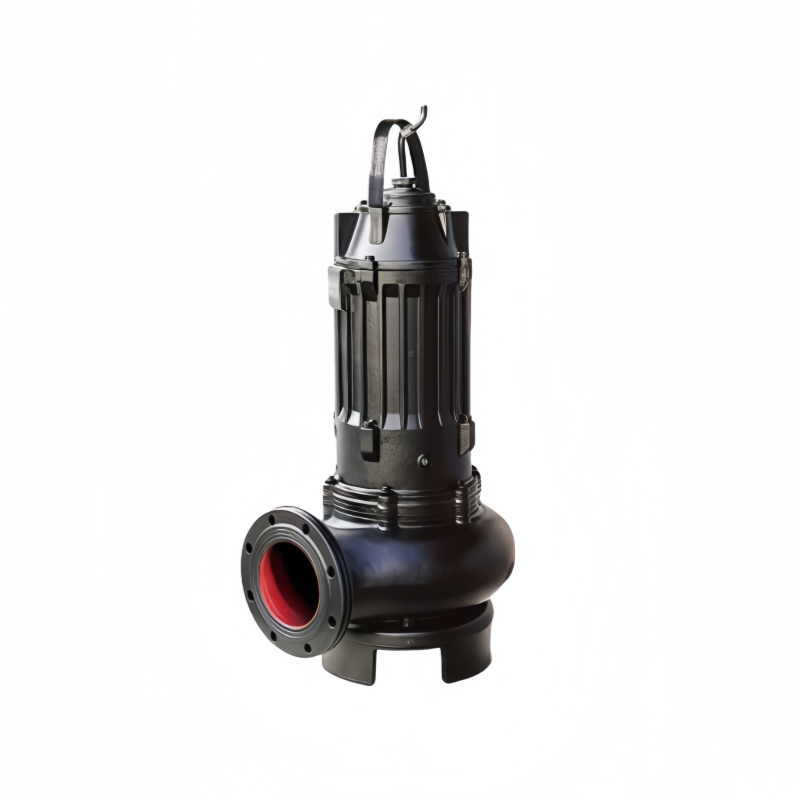

Погружные канализационные насосы серии 11-22 кВт, разработанные компанией ACPUMP, соответствуют национальному стандарту GB/T24674-2021 для погружных насосов для канализации и сточных вод. Воспользовавшись преимуществами аналогичных отечественных и зарубежных продуктов и объединив существующие серии канализационных насосов, была разработана инновационная гидравлическая модель с защитой от перегрузки, превратившая насос в настоящий полнофункциональный погружной насос.

В то же время были проведены значительные оптимизации механической структуры, кабелей, уплотнений, защиты и управления, что позволило получить более высокую конфигурацию, превосходные гидравлические характеристики, большую универсальность и повышенную надежность.

Основные области применения
В основном используются в очистных сооружениях, городских канализационных подъемных станциях, системах водоснабжения, ирригационных и дренажных системах, проектах отвода воды и комплексных насосных станциях для перекачки сточных вод, фекалий и дождевой воды, содержащих твердые частицы и длинные волокна.

Условия эксплуатации

1. Температура среды не должна превышать 40°C, плотность среды ≤ 1050 кг/м³, а значение pH находится в диапазоне 4-10.

2. Во время работы уровень жидкости не должен опускаться ниже отметки "V", указанной на схеме монтажных размеров.

3. Основные компоненты насоса изготовлены из чугуна и чугуна с шаровидным графитом, поэтому его нельзя использовать для перекачивания сильно коррозийных или сильно абразивных сред, содержащих твердые частицы.

4. Диаметр твердых частиц в перекачиваемой среде должен быть меньше минимального расхода. Конкретные предельные значения размера частиц приведены в таблице рабочих параметров для погружных канализационных насосов серии 11-22 кВт*.

5. Длина волокон в перекачиваемой среде не должна превышать диаметр напорного отверстия насоса.

Особенности и преимущества серии погружных канализационных насосов мощностью 11-22 кВт

1. Уникальная гидравлическая конструкция с защитой от перегрузки - инновационная технология для канализационных насосов
Инновационная высокоэффективная гидравлическая модель с защитой от перегрузки обеспечивает оптимальную производительность при сохранении способности насоса перекачивать сточные воды. Эта технология устраняет проблемы, связанные с эксплуатацией, поскольку точка максимальной производительности находится в диапазоне высокой эффективности, обеспечивая плавную и безвибрационную работу.

Производительность рабочего колеса:
Обширный CFD-анализ и испытания позволили оптимизировать конструкцию лопастей рабочего колеса для достижения оптимального баланса между гидравлической эффективностью и прохождением твердых частиц. Уникальная конструкция проточного канала обеспечивает беспрепятственное прохождение твердых частиц и предотвращает запутывание волокон.

2. Высококачественное механическое уплотнение
Оснащенное импортными механическими уплотнениями Burgmann, уплотнение головки насоса изготовлено из карбида кремния и карбида вольфрама для максимальной износостойкости. Уплотнение рассчитано на срок службы 15 000 часов.

3. Технология самоочистки торцевых уплотнений
Два отдельных торцевых уплотнения устанавливаются последовательно. Специальная спиральная канавка или микрозазор на крышке насоса предотвращает оседание твердых частиц вблизи торцевого уплотнения, что обеспечивает самоочистку и продлевает срок службы уплотнения.

4. короткое удлинение вала
Короткое удлинение вала значительно уменьшает погрешности эксцентриситета вала, снижает центр тяжести насоса, минимизирует рабочие вибрации и продлевает срок службы торцевых уплотнений и подшипников.

5. конструкция подшипников
Подшипники рассчитаны на минимальный срок службы 100 000 часов и обеспечивают долговременную надежную работу насоса.

6. Надежная конструкция погружного двигателя
Класс изоляции двигателя - H (максимально допустимая температура: 180°C), что значительно лучше, чем класс F, позволяет двигателю выдерживать более высокие температуры и обеспечивает более длительный срок службы.

7. Универсальная конструкция установки насоса
Доступно несколько вариантов установки, включая установку с автоматической муфтой. Насос подключается к напорной линии через основание муфты, что исключает необходимость использования традиционных крепежных элементов. Подключение или отключение насоса и напорной линии осуществляется так же просто, как опускание или подъем насоса по направляющим, что экономит время и силы.
