Обзор продукции

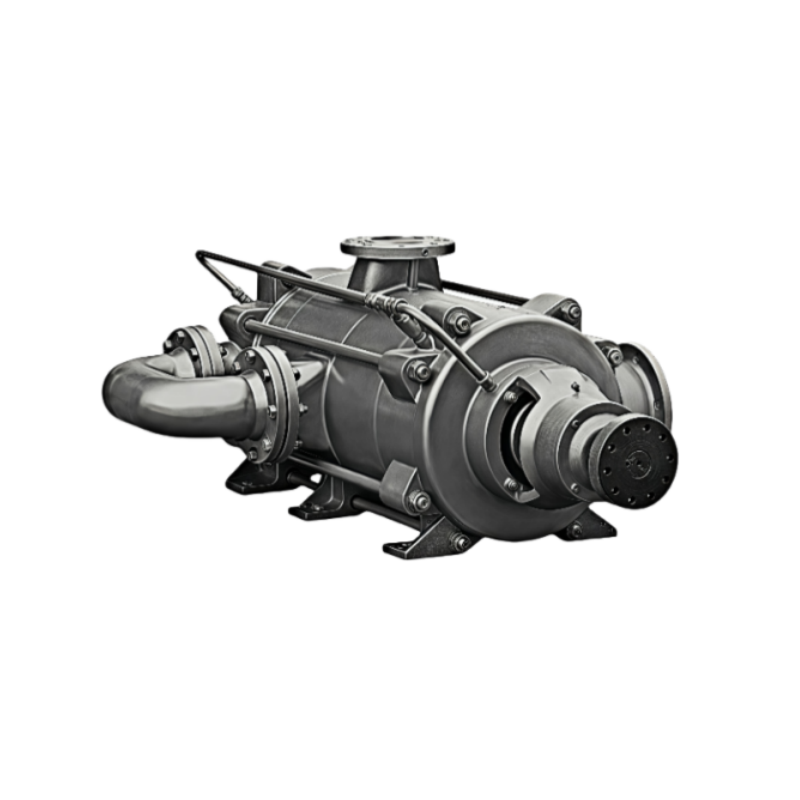

Насос типа BMD(A)- это горизонтальный многоступенчатый центробежный насос с двойным корпусом и центральной опорой, разработанный в соответствии со стандартами API 610 12-го издания. Его конструкция с двумя корпусами минимизирует риски утечки и повышает безопасность эксплуатации. Инновационная конструкция "сердцевина в кассете" обеспечивает быстрое техническое обслуживание - внутренний пучок насоса может быть извлечен без отсоединения впускного/выпускного трубопроводов, что значительно сокращает время простоя.

Диапазон параметров

Стандарт проектирования: API 610 12-е издание

Диапазон расхода: 10-1,000 м³/ч

Диапазон напора: до 4 000 м

Макс. Расчетное давление: 45 МПа

Диапазон скоростей: 3,000-6,000 об/мин

Диапазон температур: от -80°C до +450°C

Конструктивные особенности

Структурная схема пакета сердечников BB4 Структурная схема пакета сердечников BB3

Крыльчатка первой ступени

Разработано с учетом низких стандартов скорости всасывания.

Крупногабаритные насосы могут иметь двухступенчатую конструкцию первого всасывания для обеспечения высоких антикавитационных характеристик (низкий NPSHr).

Корпус насоса

Фланцевое исполнение:

Со стороны низкого давления: Присоединяется к стволу с помощью двухконцевых шпилек и гаек.

Сторона высокого давления: Присоединяется к стволу с помощью супергаек.

Износостойкие кольца

Сменные износостойкие кольца рабочего колеса и износостойкие кольца корпуса.

Материал, твердость и методы поверхностного упрочнения могут быть выбраны в зависимости от материала насоса и области применения.

Балансировка осевой силы

Конструкция балансировочного барабана.

Механизм балансировки с тройным клиренсом (барабан-диск-барабан).

Механическое уплотнение

Соответствует стандартам API 682.

Одинарные или двойные уплотнения, конструкция под давлением или без давления.

Во вспомогательной системе уплотнения (со стороны атмосферы) могут использоваться бесконтактные сухие газовые уплотнения.

Подшипник со стороны привода

Лабиринтное уплотнение или механическое масляное уплотнение.

Смазка: Кольцевая смазка или смазка масляным туманом; цилиндрические роликоподшипники или шарикоподшипники.

Для радиальных подшипников скольжения: Кольцевая смазка или принудительная смазка.

Неприводной подшипник

Лабиринтное уплотнение или механическое масляное уплотнение.

Вентиляторное охлаждение, кольцевая смазка или смазка масляным туманом; конические роликоподшипники или двухрядные радиально-упорные шарикоподшипники.

Упорный подшипник (двунаправленная грузоподъемность) с принудительной масляной смазкой.

Картриджный блок насоса

Тип BMD (картридж BB4)

Стяжное соединение для легкой установки/демонтажа.

Направляющие лопатки и рабочие колеса могут быть гидравлически оптимизированы для различных условий эксплуатации.

Уплотнение между ступенями: Уплотнительные кольца или уплотнение "металл-металл".

При наличии конструктивных ограничений могут быть добавлены распорные сегменты.

Тип BMDA (картридж BB3)

Осевой разъем внутреннего корпуса - позволяет полностью снимать ротор для обслуживания.

Симметричное расположение рабочего колеса для частичной самобалансировки осевых сил, что снижает частоту отказов балансировочного механизма.

Закрытые рабочие колеса, приводимые в движение шпонкой (для насосов рынка HPT рабочие колеса устанавливаются по принципу интерференции с осевой фиксацией).

Ступенчатая конструкция вала на каждой ступени, обеспечивающая свободное тепловое расширение в сторону нагнетания.

Малые насосы: Перед извлечением внутреннего картриджа необходимо снять муфту, корпус подшипника и камеру уплотнения.

Большие насосы: Внутренний картридж может быть снят как единое целое (диаметр ствола > корпуса подшипника).

Ствол (корпус под давлением)

Опора по центру для повышения термостойкости и увеличения нагрузки на форсунки.

Литые корпуса насосов: Впускные/выпускные фланцы отлиты цельнолитыми.

Кованые корпуса насосов: Входные/выходные фланцы привариваются и подвергаются контролю NDT.

Для высокотемпературной эксплуатации (>260°C):

Требуется система подогрева.

Для управления тепловым расширением необходимы позиционирующие/направляющие основания.

Дополнительные акустические кожухи или изоляционные слои для снижения уровня шума.

Вал и ротор большого диаметра

Низконапряженная конструкция.

Полностью обработанный.

Полная динамическая балансировка ротора.

Обзор применения

Этот продукт в первую очередь предназначен для применения при высоком давлении, высоких температурах и в тяжелых условиях эксплуатации, особенно в следующих критических процессах:

▲Водоочистные сооружения и опреснительные установки

▲Нефтеперерабатывающие заводы

▲Нефтехимические заводы

▲Системы коксования и удаления окалины на сталелитейных заводах

▲Системы питательной воды для котлов
