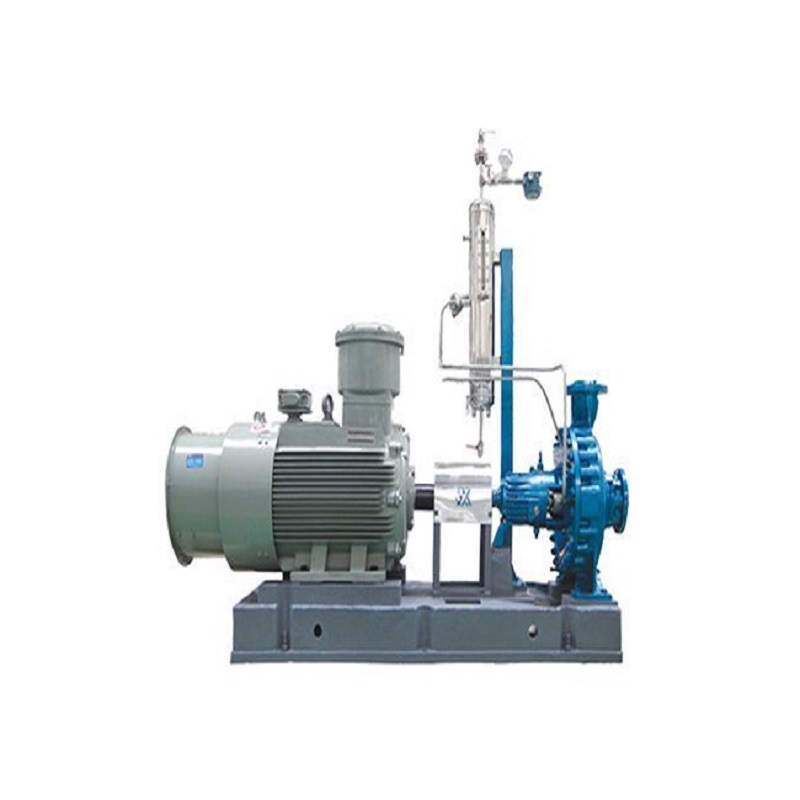

Нефтехимический технологический насос ZA

Отличная конструкция гидравлической модели：Усовершенствованнаяконструкция гидравлической модели, высокая эффективность и хорошие антикавитационные характеристики

Спроектирован в соответствии со стандартами API610：Спроектированв соответствии со стандартами API610, тип насоса - структура OH1, подходит для транспортировки средне- и низкотемпературных сред, особенно сред в нефтехимической промышленности.

Стандартная конструкция торцевого уплотнения：Стандартная конструкция уплотнительной камеры соответствует стандартам API682, отвечает требованиям одно- и двухсторонних торцевых уплотнений и подходит для транспортировки различных сред. Оснащен полной системой уплотнения для обеспечения хорошего рабочего состояния насоса.

Высокая степень стандартизации и сериализации：Серия ZA имеет в общей сложности 52 модели насосов, только 7 типов компонентов корпуса подшипника, с высоким коэффициентом маркировки; супер универсальность и взаимозаменяемость конструкции может сократить расходы на хранение запасных частей и управление для пользователей, а также снизить общую стоимость эксплуатации насоса.

Центробежный технологический насос типа ZA для нефтехимической промышленности разработан и изготовлен в соответствии со спецификациями API610, поэтому продукт имеет следующие характеристики:

1.Структура безопасна и надежна, насос работает стабильно.

2. Насос имеет высокий средний КПД и низкое энергопотребление, что делает его идеальным энергосберегающим продуктом.

3. Насос обладает хорошими кавитационными характеристиками, которые не имеют аналогов. Минимальное значение NPSH многих изделий может составлять около 0,5 м, а у некоторых изделий оно еще ниже. Обычно значение NPSHR составляет около 1 м. Поскольку низкое значение NPSHR позволяет уменьшить высоту установки химического устройства для камня, насос KZA может сэкономить инвестиции для пользователей.

4. Диапазон производительности насоса очень широк, расход Q может достигать максимум 3000 м/ч, а подъем H может достигать максимум 230 м. Кроме того, расход и высота подъема насосных изделий находятся на близком расстоянии друг от друга, что обеспечивает удобство выбора насосов для пользователей.

5. Существует три способа охлаждения подшипников: воздушное охлаждение, охлаждение вентилятором и водяное охлаждение, которые можно выбрать в зависимости от различных рабочих температур насоса. Среди них вентиляторное охлаждение особенно подходит для районов с отсутствием воды или плохим ее качеством.

6. Они отличаются высокой степенью стандартизации и универсальностью. Помимо взаимозаменяемости общих стандартных деталей, рабочие колеса и компоненты подвески подшипников насосов серий KZA и KZE также взаимозаменяемы.

7. Материалы, используемые для изготовления проточных частей насоса, проходят тщательный отбор и доводку. В соответствии с требованиями рабочих условий, выбор материалов полностью определяется пользователем.

Наша компания получила сертификат системы качества ISO9001 2000. Весь процесс разработки и производства продукции имеет строгую систему контроля качества, и качество продукции полностью и надежно гарантировано.

1. Насос представляет собой одноступенчатый, одностороннего всасывания, горизонтальный консольный центробежный насос (см. структурную схему).

2. Всасывающий патрубок насоса представляет собой горизонтальную осевую конструкцию, а нагнетательный патрубок - вертикальную центробежную конструкцию, и оба они отлиты вместе с корпусом насоса.

3. корпус насоса - спирального типа, радиально разделенный и опирающийся на ножки.

4． Рабочее колесо цельнолитое с задним уплотнительным кольцом и балансировочным отверстием для уравновешивания осевой силы насоса. Остаточные осевые силы воспринимаются парой угловых контактных шарикоподшипников, расположенных спина к спине.

5. Полость уплотнения вала интегрирована в крышку насоса и может быть заполнена сальниковыми уплотнениями и различными механическими уплотнениями. Снаружи полости уплотнения вала имеется дополнительная рубашка водяного охлаждения. Оборудование рубашки водяного охлаждения должно быть специально запрошено или использовано, если температура транспортируемой среды - воды превышает 66°C, а температура углеводорода превышает 120°C.

6． Подшипниковая коробка оснащена комплектом однорядных радиальных коротких цилиндрических роликовых подшипников и комплектом (двумя комплектами) упорных шариковых подшипников, установленных спина к спине. Для смазки тонким слоем масла используйте маслосбрасывающее кольцо. Уровень масла контролируется одновременно по масляной метке (смотровому окошку) и масляному стакану. Масляный стакан также может играть роль в автоматической регулировке уровня масла. Внешняя поверхность коробки подшипника имеет радиатор, который может охлаждаться воздухом (t<120℃). Также может быть выбрано охлаждение вентилятором или водяное охлаждение (t>120℃). Для обеспечения стабильной работы насоса на внешнем конце подшипниковой коробки установлены подвесные опоры.

7. Для того чтобы легко снять рабочее колесо, вал, подшипники, уплотнение вала и другие детали, не нужно разбирать всасывающую и нагнетательную трубы при обслуживании насоса. В насосах этой серии используется удлиненная гибкая мембранная муфта. Для безопасности муфтовый компонент также оснащен крышкой муфты.

8. Все насосные агрегаты имеют общее основание с анкерными болтами.

9. Фланцы на входе и выходе насоса изготовлены из стальных фланцев, сваренных встык, а типы их соединения с трубопроводами на входе и выходе устройства включают национальные стандарты (GB/T9115.1-), стандарты Министерства химической промышленности HG20615- (американская система) и HG20595- (европейская система), три типа выбираются пользователями.

10． Трубопроводная система: Будь то система трубопроводов для промывки уплотнений или система трубопроводов для охлаждающей воды, она оснащается производителем насоса в соответствии со свойствами и температурой транспортируемой жидкости.
