บทนำผลิตภัณฑ์

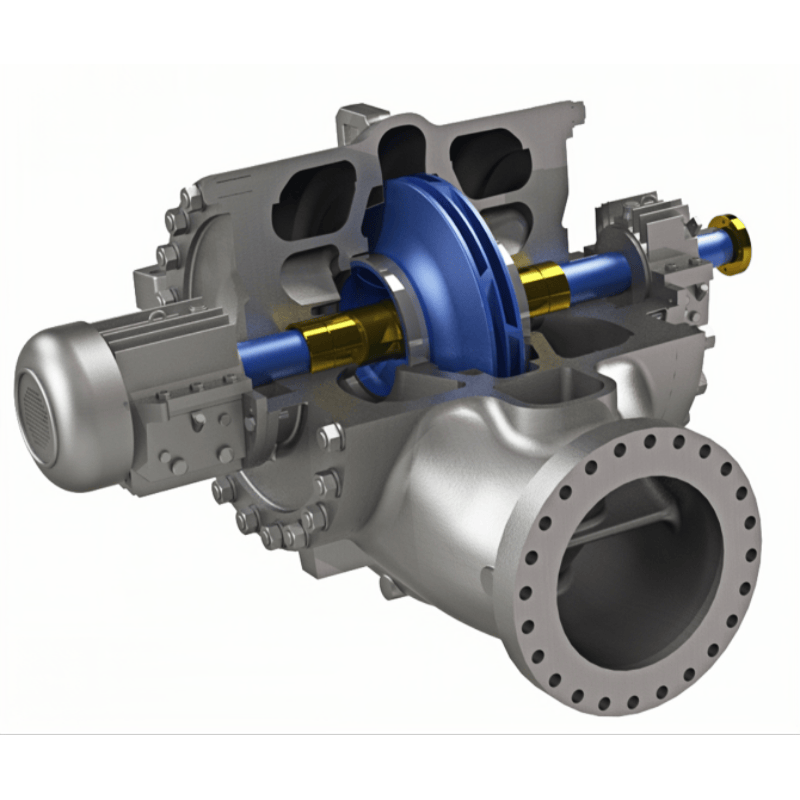

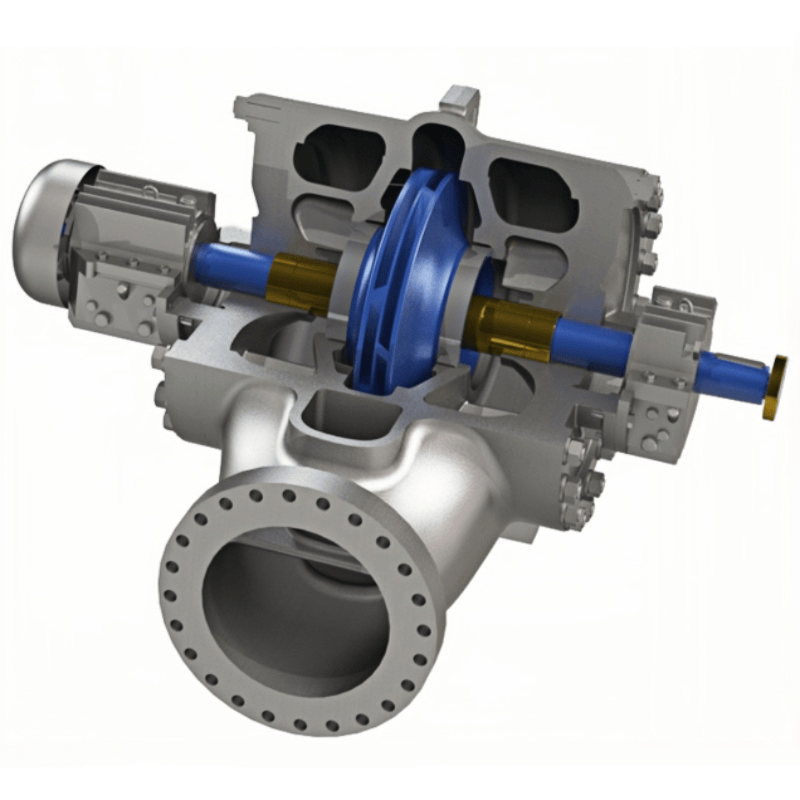

ปั๊มซีรีย์ BA เป็นปั๊มหอยโข่งแนวนอนแบบขั้นเดียว ดูดสองทาง แยกตามแนวแกน และรองรับตามแนวกลาง ออกแบบตามมาตรฐาน API 610 ฉบับที่ 12 ซีรีย์ปั๊มนี้ให้สมรรถนะทางไฮดรอลิกที่ยอดเยี่ยม มีประเภทครบวงจร ช่วงประสิทธิภาพสูงที่กว้าง และความสามารถต้านโพรงอากาศที่เหนือชั้น

ช่วงพารามิเตอร์
มาตรฐานการออกแบบ: API610 ฉบับที่ 12
ช่วงการไหล: 125~18000 ลบ.ม./ชม.
ช่วงเฮด: ~220 ม.
ความดันออกแบบสูงสุด: 5.0MPa (ออกแบบมาตรฐาน 2.0MPa)
ช่วงอุณหภูมิ: -60~200℃

ลักษณะโครงสร้าง

ปลอกปั๊ม
ซีรีย์ BA มีโครงสร้างปลอกที่แข็งแรง โดยมีฟลานจ์ดูดและจ่ายอยู่ด้านล่างแนวแบ่งตามแนวนอน ให้ประสิทธิภาพการบำรุงรักษาที่ดีเยี่ยม

อิมเพลเลอร์
อิมเพลเลอร์ดูดสองทางที่มีค่า NPSHr ต่ำ ต้านโพรงอากาศได้ดีเยี่ยม มีความจุการไหลสูงและประสิทธิภาพสูง เส้นกราฟสมรรถนะช่วยให้มีช่วงการทำงานที่กว้างและเขตประสิทธิภาพสูงที่กว้างขวาง ให้ความยืดหยุ่นในการเลือกมาก โครงสร้างดูดสองทางของอิมเพลเลอร์ช่วยสมดุลแรงตามแนวแกนเอง ในขณะที่แรงตามแนวแกนที่เหลือจะถูกดูดซับโดยตลับลูกปืนแบบสัมผัสมุมที่ด้านไม่ขับ ทำให้การทำงานราบรื่นและมั่นคง

แหวนสึกหรอ
แหวนสึกหรอที่เปลี่ยนได้ง่าย บำรุงรักษาและเปลี่ยนได้สะดวก

ซีลกล
การออกแบบห้องซีลเป็นไปตามมาตรฐาน API 682 เหมาะสำหรับการติดตั้งซีลกลแบบคาร์ทริดจ์เดี่ยว ซีลคู่ และซีลแบบต่อเรียง สามารถกำหนดค่าด้วยระบบเสริมมาตรฐานและยังรองรับซีลแบบกล่องอัดได้

ตลับลูกปืน
ตลับลูกปืนแบบหล่อรวม มีระบบหล่อลื่นแบบน้ำมันสาดมาตรฐานด้วยวงเหวี่ยงน้ำมัน ทำให้การหล่อลื่นตลับลูกปืนสม่ำเสมอและเชื่อถือได้ ติดตั้งเครื่องเติมน้ำมันอัตโนมัติสำหรับปรับระดับน้ำมัน ตัวเลือกการระบายความร้อนประกอบด้วยครีบระบายความร้อน พัดลมระบายความร้อน และน้ำระบายความร้อน ตลับลูกปืนมีอินเตอร์เฟซสำรองสำหรับวัดอุณหภูมิตลับลูกปืน ตรวจสอบอุณหภูมิห้องน้ำมัน และวัดการสั่นสะเทือนของตลับลูกปืน ช่วยให้สามารถตรวจสอบอุปกรณ์จากระยะไกลได้

ขอบเขตการใช้งาน

ปั๊มซีรีส์นี้เหมาะสำหรับการส่งผ่านสื่อที่สะอาดหรือมีอนุภาคเล็กน้อย เป็นกลางหรือกัดกร่อน มีการใช้งานที่กว้างขวางและได้รับการพิสูจน์แล้วในอุตสาหกรรมการส่งน้ำ การบำบัดน้ำ โรงไฟฟ้า และปิโตรเคมี และยังสามารถทำงานในโหมดเทอร์ไบน์ไฮดรอลิกได้

▲การชลประทานแรงดัน、การทำน้ำให้บริสุทธิ์
▲การเพิ่มแรงดันเครือข่าย、การส่งไฮโดรคาร์บอน
▲โรงงานแยกเกลือออกจากน้ำทะเล、โรงงานผลิตน้ำประปา
▲อุตสาหกรรมปิโตรเคมี
▲การทำความร้อนและการผลิตไฟฟ้า
▲วิศวกรรมคุ้มครองสิ่งแวดล้อม

สมรรถนะทั่วไป
