ภาพรวมผลิตภัณฑ์

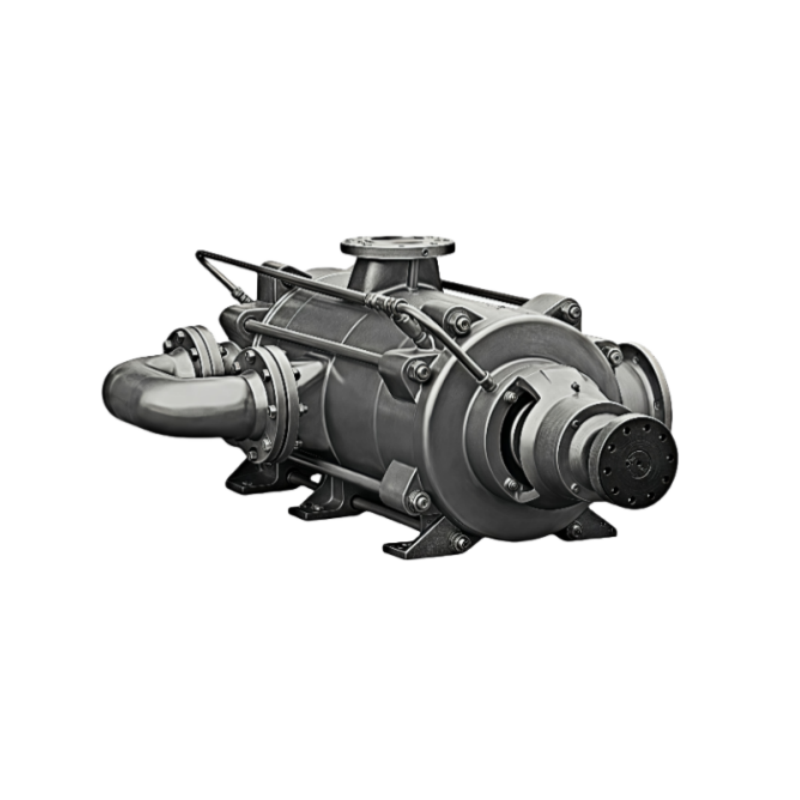

ปั๊มแบบ BMD(A) เป็นปั๊มหอยโข่งแนวนอนแบบหลายขั้นตอน มีโครงสร้างแบบสองเปลือก และได้รับการออกแบบให้รองรับมาตรฐาน API 610 ฉบับที่ 12 การออกแบบแบบสองเปลือกช่วยลดความเสี่ยงของการรั่วไหลและเพิ่มความปลอดภัยในการทำงาน นอกจากนี้ การออกแบบแบบ "core-in-cassette" ที่เป็นนวัตกรรมยังช่วยให้สามารถบำรุงรักษาได้อย่างรวดเร็ว โดยสามารถถอดชุดปั๊มด้านในออกได้โดยไม่ต้องตัดท่อทางเข้า/ออก ซึ่งช่วยลดระยะเวลาหยุดทำงานได้อย่างมีนัยสำคัญ

ช่วงพารามิเตอร์

มาตรฐานการออกแบบ: API 610 ฉบับที่ 12

ช่วงการไหล: 10–1,000 ลูกบาศก์เมตร/ชั่วโมง

ช่วงเฮด: สูงสุดถึง 4,000 เมตร

ความดันออกแบบสูงสุด: 45 MPa

ช่วงความเร็ว: 3,000–6,000 RPM

ช่วงอุณหภูมิ: -80°C ถึง +450°

ลักษณะโครงสร้าง

แผนภาพโครงสร้างคอร์บันเดิลแบบ BB4                 แผนภาพโครงสร้างคอร์แพคเกจแบบ BB3

อิมเพลเลอร์ขั้นแรก

ออกแบบตามมาตรฐานความเร็วเฉพาะการดูดต่ำ
ปั๊มขนาดใหญ่อาจใช้อิมเพลเลอร์แบบดูดสองทางในขั้นแรก เพื่อประสิทธิภาพการต้านโพรงอากาศสูง (NPSHr ต่ำ)

ปลอกปั๊ม
ออกแบบแบบฟลานจ์:

• ด้านความดันต่ำ: เชื่อมต่อกับถังผ่านสตั๊ดสองหัวและน็อต

• ด้านความดันสูง: เชื่อมต่อกับถังโดยใช้ซูเปอร์น็อต

แหวนสึกหรอ
แหวนสึกหรอของอิมเพลเลอร์และปลอกปั๊มสามารถเปลี่ยนได้
สามารถเลือกวัสดุ ความแข็ง และวิธีการชุบแข็งพื้นผิวตามวัสดุปั๊มและการใช้งาน

การสมดุลแรงตามแนวแกน
โครงสร้างดรัมสมดุล
กลไกสมดุลระยะห่างสามชั้น (ดรัม-ดิสก์-ดรัม)

ซีลกล
เป็นไปตามมาตรฐาน API 682
ซีลเดี่ยวหรือซีลคู่ แบบมีความดันหรือไม่มีแรงดัน
ระบบซีลเสริม (ด้านบรรยากาศ) อาจใช้ซีลแก๊สแห้งแบบไม่สัมผัส

ตลับลูกปืนด้านขับ
ซีลเขาวงกตหรือซีลน้ำมันกล
การหล่อลื่น: วงแหวนน้ำมันหรือระบบหล่อลื่นด้วยน้ำมันหมอก; ลูกปืนกลิ้งทรงกระบอกหรือลูกปืนลูกกลม
สำหรับตลับลูกปืนเลื่อนแนวรัศมี: ระบบหล่อลื่นด้วยวงแหวนน้ำมันหรือระบบหล่อลื่นแบบบังคับ

ตลับลูกปืนด้านไม่ขับ
ซีลเขาวงกตหรือซีลน้ำมันกล
ระบายความร้อนด้วยพัดลม ระบบหล่อลื่นด้วยวงแหวนน้ำมันหรือน้ำมันหมอก; ลูกปืนกลิ้งทรงกรวยหรือลูกปืนลูกกลมสองแถวแบบสัมผัสมุม
ตลับลูกปืนแรงขับ (รับแรงสองทิศทาง) พร้อมระบบหล่อลื่นน้ำมันแบบบังคับ

หน่วยคาร์ทริดจ์ปั๊ม
แบบ BMD (คาร์ทริดจ์ BB4)
เชื่อมต่อด้วยแท่งยึดเพื่อการติดตั้ง/ถอดออกง่าย
สามารถปรับแต่งใบนำทางและอิมเพลเลอร์ให้เหมาะสมกับสภาพการทำงานต่าง ๆ
การกันรั่วระหว่างขั้น: ใช้โอริงหรือซีลโลหะต่อโลหะ
สามารถเพิ่มส่วนสเปเซอร์หากมีข้อจำกัดด้านโครงสร้าง

แบบ BMDA (คาร์ทริดจ์ BB3)
ปลอกด้านในแบบแยกตามแนวแกน—ช่วยถอดโรเตอร์ออกทั้งหมดเพื่อการบำรุงรักษา
การจัดวางอิมเพลเลอร์แบบสมมาตรเพื่อสมดุลแรงตามแนวแกนบางส่วน ลดอัตราการเสียหายของกลไกสมดุล
อิมเพลเลอร์แบบปิด ขับเคลื่อนด้วยคีย์ (สำหรับปั๊มตลาด HPT อิมเพลเลอร์จะยึดด้วยการกดและยึดตามแนวแกน)
เพลาขั้นบันไดต่อขั้น ช่วยให้เกิดการขยายตัวจากความร้อนไปทางด้านจ่ายได้อย่างอิสระ
ปั๊มขนาดเล็ก: ต้องถอดคัปปลิ้ง ตลับลูกปืน และห้องซีลออกก่อนดึงคาร์ทริดจ์ด้านใน
ปั๊มขนาดใหญ่: คาร์ทริดจ์ด้านในสามารถถอดออกเป็นชิ้นเดียวได้ (เส้นผ่านศูนย์กลางถัง > ตลับลูกปืน)

ถัง (ปลอกความดัน)
รองรับตามแนวกลางเพื่อความเสถียรทางความร้อนและรับแรงที่หัวต่อได้สูง
ปลอกปั๊มแบบหล่อ: ฟลานจ์ทางเข้า/ออกหล่อเป็นชิ้นเดียว
ปลอกปั๊มแบบทุบขึ้นรูป: ฟลานจ์ทางเข้า/ออกเชื่อมและผ่านการตรวจสอบ NDT
สำหรับงานอุณหภูมิสูง (>260°C):

• ต้องมีระบบวอร์มอัพ

• ต้องมีฐานยึด/นำทางเพื่อจัดการการขยายตัวจากความร้อน

• สามารถเพิ่มฉนวนกันเสียงหรือชั้นฉนวนเพื่อลดเสียงรบกวน

เพลาขนาดใหญ่และโรเตอร์
ออกแบบให้มีความเค้นต่ำ
ผ่านการกลึงทั้งหมด
สมดุลไดนามิกของโรเตอร์เต็มรูปแบบ

ภาพรวมการใช้งาน
ผลิตภัณฑ์นี้ออกแบบมาสำหรับงานความดันสูง อุณหภูมิสูง และงานหนัก โดยเฉพาะในกระบวนการสำคัญต่อไปนี้:
▲ โรงบำบัดน้ำและโรงกลั่นน้ำทะเล
▲ โรงกลั่นน้ำมัน
▲ โรงงานปิโตรเคมี
▲ ระบบกำจัดค็อกและคราบในโรงงานเหล็ก
▲ ระบบป้อนน้ำให้หม้อไอน้ำ
