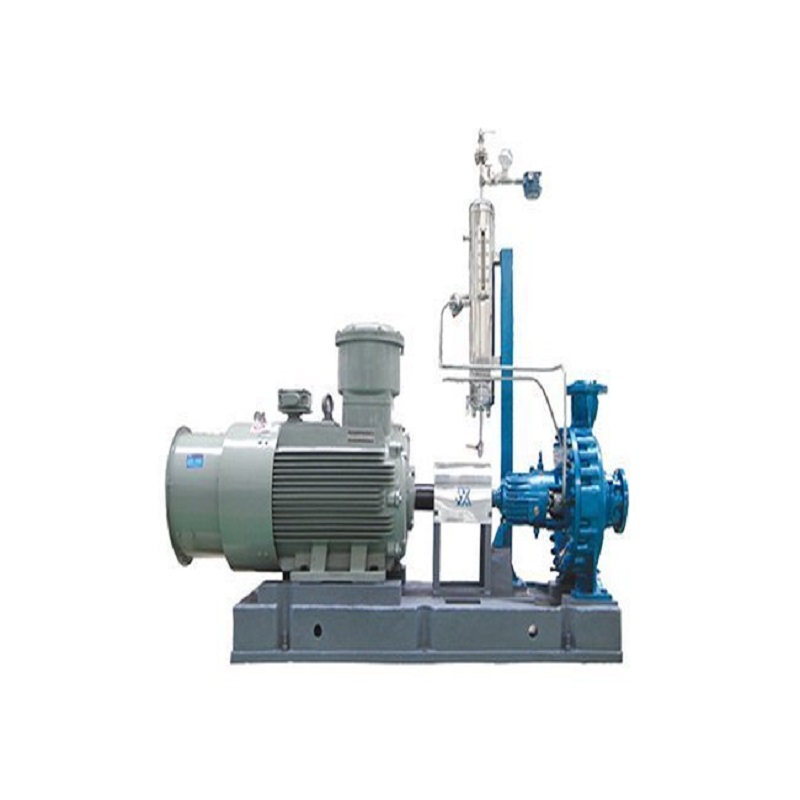

ปั๊มกระบวนการปิโตรเคมี ZA

การออกแบบแบบไฮดรอลิกที่ยอดเยี่ยม: การออกแบบโมเดลไฮดรอลิกขั้นสูง มีประสิทธิภาพสูงและประสิทธิภาพการป้องกันการเกิดโพรงอากาศที่ดี

ออกแบบตามมาตรฐาน API610: ออกแบบให้เป็นไปตามมาตรฐาน API610 โครงสร้างปั๊มเป็นแบบ OH1 เหมาะสำหรับการขนส่งสื่อกลางและอุณหภูมิต่ำ โดยเฉพาะสื่อในอุตสาหกรรมปิโตรเคมี

การออกแบบซีลกลมาตรฐาน: การออกแบบห้องซีลมาตรฐานเป็นไปตามมาตรฐาน API682 ตรงตามข้อกำหนดของซีลกลแบบเดี่ยวและคู่ เหมาะสำหรับการขนส่งสื่อชนิดต่างๆ พร้อมระบบซีลที่สมบูรณ์เพื่อให้มั่นใจในสถานะการทำงานที่ดีของปั๊ม

มาตรฐานและการผลิตเป็นชุดระดับสูง: ซีรีย์ ZA มีทั้งหมด 52 รุ่นปั๊ม โดยมีชิ้นส่วนตัวแบกเพลาเพียง 7 ประเภท มีค่าสัมประสิทธิ์การติดฉลากสูง การออกแบบที่ใช้งานได้หลากหลายและเปลี่ยนแทนกันได้สามารถลดต้นทุนการจัดเก็บและจัดการอะไหล่ของผู้ใช้ และลดต้นทุนการทำงานโดยรวมของปั๊ม

ปั๊มกระบวนการแบบแรงเหวี่ยง ZA สำหรับอุตสาหกรรมปิโตรเคมีได้รับการออกแบบและผลิตตามข้อกำหนด API610 ดังนั้นผลิตภัณฑ์จึงมีลักษณะดังต่อไปนี้:

1. โครงสร้างปลอดภัยและเชื่อถือได้ และปั๊มทำงานอย่างมั่นคง

2. ปั๊มมีประสิทธิภาพเฉลี่ยสูงและใช้พลังงานต่ำ ทำให้เป็นผลิตภัณฑ์ประหยัดพลังงานในอุดมคติ

3. ปั๊มมีประสิทธิภาพการป้องกันการเกิดโพรงอากาศที่ดี ซึ่งไม่มีผลิตภัณฑ์ที่คล้ายคลึงกันเทียบได้ ค่า NPSH ต่ำสุดของผลิตภัณฑ์จำนวนมากสามารถต่ำถึงประมาณ 0.5 ม. และบางผลิตภัณฑ์ต่ำกว่านั้นอีก ค่า NPSHR ของผลิตภัณฑ์ทั่วไปอยู่ที่ประมาณ 1 ม. เนื่องจากค่า NPSHR ที่ต่ำสามารถลดความสูงในการติดตั้งของอุปกรณ์ปิโตรเคมีได้ ปั๊ม KZA จึงสามารถช่วยประหยัดการลงทุนให้กับผู้ใช้

4. ช่วงประสิทธิภาพของปั๊มกว้างมาก อัตราการไหล Q สามารถสูงสุดถึง 3000 ลบ.ม./ชม. และความดัน H สามารถสูงสุดถึง 230 ม. นอกจากนี้ อัตราการไหลและความดันของผลิตภัณฑ์ปั๊มยังมีระยะห่างที่ใกล้ชิด ซึ่งช่วยอำนวยความสะดวกในการเลือกปั๊มให้กับผู้ใช้

5. มีวิธีการระบายความร้อนสำหรับตลับลูกปืนสามวิธี: การระบายความร้อนด้วยอากาศ การระบายความร้อนด้วยพัดลม และการระบายความร้อนด้วยน้ำ ซึ่งสามารถเลือกได้ตามอุณหภูมิการทำงานที่แตกต่างกันของปั๊ม โดยเฉพาะการระบายความร้อนด้วยพัดลมเหมาะสำหรับพื้นที่ขาดแคลนน้ำหรือมีคุณภาพน้ำไม่ดี

6. มีมาตรฐานสูงและใช้งานได้หลากหลาย นอกจากการเปลี่ยนแทนกันได้ของชิ้นส่วนมาตรฐานทั่วไปแล้ว ใบพัดและชิ้นส่วนแขวนตลับลูกปืนของปั๊มซีรีย์ KZA และ KZE ยังสามารถเปลี่ยนแทนกันได้

7. วัสดุที่ใช้สำหรับชิ้นส่วนการไหลของปั๊มได้รับการคัดสรรและกลั่นกรองอย่างดี ตามข้อกำหนดของสภาพการทำงาน การเลือกวัสดุจะถูกตัดสินใจโดยผู้ใช้ทั้งหมด

บริษัทของเราได้รับใบรับรองระบบคุณภาพ ISO9001:2000 กระบวนการออกแบบและผลิตผลิตภัณฑ์ทั้งหมดมีระบบควบคุมคุณภาพที่เข้มงวด และคุณภาพผลิตภัณฑ์ได้รับการรับรองอย่างเต็มที่และเชื่อถือได้

1. ปั๊มเป็นปั๊มแบบแรงเหวี่ยงแนวนอนแบบคานยื่น ชั้นเดียวและดูดทางเดียว (ดูแผนผังโครงสร้าง)

2. ทางดูดของปั๊มเป็นโครงสร้างแนวแกนแนวนอน และทางจ่ายของปั๊มเป็นโครงสร้างแนวตั้งขึ้นกลาง และทั้งสองทางถูกหล่อรวมกับตัวปั๊ม

3. ตัวปั๊มเป็นแบบหอยโข่ง แยกตามแนวรัศมี และรองรับด้วยขา

4. ใบพัดถูกหล่อรวมกับวงแหวนปิดด้านหลังและรูสมดุลสำหรับสมดุลแรงตามแนวแกนของปั๊ม แรงตามแนวแกนที่เหลือจะรับโดยตลับลูกปืนแบบสัมผัสมุมที่ติดตั้งแบบหลังชนหลัง

5. ช่องซีลเพลาถูกรวมกับฝาปั๊มและสามารถบรรจุซีลแบบอัดและซีลกลหลายประเภท มีแจ็กเก็ตระบายความร้อนด้วยน้ำให้เลือกที่ด้านนอกของช่องซีลเพลา การติดตั้งแจ็กเก็ตระบายความร้อนด้วยน้ำต้องร้องขอเป็นพิเศษหรือใช้เมื่ออุณหภูมิของสื่อที่ขนส่งเป็นน้ำเกิน 66°C และอุณหภูมิของไฮโดรคาร์บอนเกิน 120°C

6. กล่องตลับลูกปืนติดตั้งตลับลูกปืนแบบลูกกลิ้งทรงกระบอกสั้นแนวรัศมีแถวเดียวและตลับลูกปืนแบบลูกบอลรับแรงผลักหนึ่งชุด (สองชุด) ที่ติดตั้งแบบหลังชนหลัง ใช้วงแหวนป้อนน้ำมันหล่อลื่นด้วยน้ำมันบาง ระดับน้ำมันถูกควบคุมพร้อมกันโดยเครื่องหมายน้ำมัน (หน้าต่างตรวจสอบน้ำมัน) และถ้วยน้ำมัน ถ้วยน้ำมันยังสามารถทำหน้าที่ปรับระดับน้ำมันโดยอัตโนมัติ พื้นผิวด้านนอกของกล่องตลับลูกปืนถูกหล่อด้วยครีบระบายความร้อน ซึ่งสามารถระบายความร้อนด้วยอากาศ (t<120℃) หรือเลือกการระบายความร้อนด้วยพัดลมหรือน้ำ (t>120℃) ได้ มีการเพิ่มขาแขวนที่ด้านนอกของกล่องตลับลูกปืนเพื่อช่วยในการทำงานที่มั่นคงของปั๊ม

7. เพื่อให้สามารถถอดใบพัด เพลา ตลับลูกปืน ซีลเพลาและชิ้นส่วนอื่นๆ ได้ง่ายโดยไม่ต้องถอดท่อดูดและท่อจ่ายระหว่างการบำรุงรักษาปั๊ม ซีรีย์ปั๊มนี้ใช้ชุดคัปปลิ้งแบบยืดหยุ่นที่ยืดได้ สำหรับความปลอดภัย ชุดคัปปลิ้งยังติดตั้งฝาครอบคัปปลิ้งด้วย

8. หน่วยปั๊มทั้งหมดมีฐานร่วมพร้อมสลักยึด

9. แฟลนจ์ทางเข้าและทางออกของปั๊มผลิตด้วยแฟลนจ์เหล็กเชื่อมประกบ และประเภทการเชื่อมต่อกับท่อทางเข้าและทางออกของอุปกรณ์รวมถึงมาตรฐานแห่งชาติ (GB/T9115.1-) มาตรฐานกระทรวงอุตสาหกรรมเคมี HG20615- (ระบบอเมริกัน) และ HG20595- (ระบบยุโรป) ผู้ใช้สามารถเลือกได้สามประเภท

10 ระบบท่อ: ไม่ว่าจะเป็นระบบท่อล้างซีลหรือระบบท่อน้ำหล่อเย็น จะถูกติดตั้งโดยผู้ผลิตปั๊มตามคุณสมบัติและอุณหภูมิของของเหลวที่ขนส่ง
